Готовая работа состоит из двух чертежей в программе AutoCAD и презентаций к заданию 1 и 2:

Работа выполнена на “отлично”, полностью готова, оформлена по требованиям ВУЗа и готова к сдаче на проверку.

Итоговая оценка: 58 баллов из 60.

1. Задание 1. Создание чертежа в программе AutoCAD.
2. Презентация «Создание чертежа в программе AutoCAD.»
3. Задание 2. Построить 3d-модель детали по ее чертежу
4. ПрезентацияPower Point. Задание №2 «Создание 3-мерной модели в программе AutoCAD».

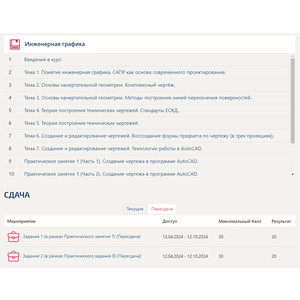

Инженерная графика

1          Введение в курс

2          Тема 1. Понятие инженерная графика. САПР как основа современного проектирования.

3          Тема 2. Основы начертательной геометрии. Комплексный чертёж.

4          Тема 3. Основы начертательной геометрии. Методы построения линий пересечения поверхностей.

5          Тема 4. Теория построения технических чертежей. Стандарты ЕСКД.

6          Тема 5. Теория построения технических чертежей.

7          Тема 6. Создание и редактирование чертежей. Воссоздание формы предмета по чертежу (в трех проекциях).

8          Тема 7. Создание и редактирование чертежей. Технологии работы в AutoCAD.

9          Практическое занятие 1 (Часть 1). Создание чертежа в программе AutoCAD.

10       Практическое занятие 1 (Часть 2). Создание чертежа в программе AutoCAD.

11       Тема 8. Объемное моделирование чертежей.

12       Практическое занятие 2. (Часть 1). Создание 3-мерной модели в программе AutoCAD.

13       Практическое занятие 2. (Часть 2). Создание 3-мерной модели в программе AutoCAD.

ЗАДАНИЕ 1:

Описание

Оценивание:

Высокий уровень – Работа по построению чертежа выполнена полностью. 20–30 баллов.

Средний уровень – Грамотное решение по выполнению чертежа, но решение поставленной задачи показано не в полном объеме, либо с незначительными ошибками. 10–19 баллов.

Низкий уровень – Отсутствуют знания по построению чертежей. Полученное изображение не соответствует поставленной задаче. 0-9 баллов.

Содержание задания:

Нарисовать чертеж по его эскизу

Форма проведения:

Презентация

Power Point.

Задание №1 «Создание чертежа в программе AutoCAD.».

Материалы и оборудование для студентов:

AutoCAD 2018 – продукт корпорации Autodesk (официальная (пробная) русская версия производителя);

доступ в Интернет;

рекомендованная литература.

ЗАДАНИЕ 2:

Описание

Оценивание:

Высокий уровень – Работа по построению 3d-модели детали по ее чертежу выполнена. 20–30 баллов.

Средний уровень –грамотное решение по 3d-моделированию детали по чертежу, но решение поставленной задачи показано не в полном объеме. 10–19 баллов.

Низкий уровень – Отсутствуют знания по 3d-моделированию детали. Полученное изображение не соответствует поставленной задаче. 0-9 баллов.

Содержание темы/задания:

Построить 3d-модель детали по ее чертежу.

Форма проведения:

ПрезентацияPower Point. Задание №2 «Создание 3-мерной модели в программе AutoCAD».

Материалы и оборудование для студентов:

AutoCAD 2018 – продукт корпорации Autodesk (официальная (пробная) русская версия производителя);

доступ в Интернет;

рекомендованная литература.
